RW1629M3数据手册.pdf

概述

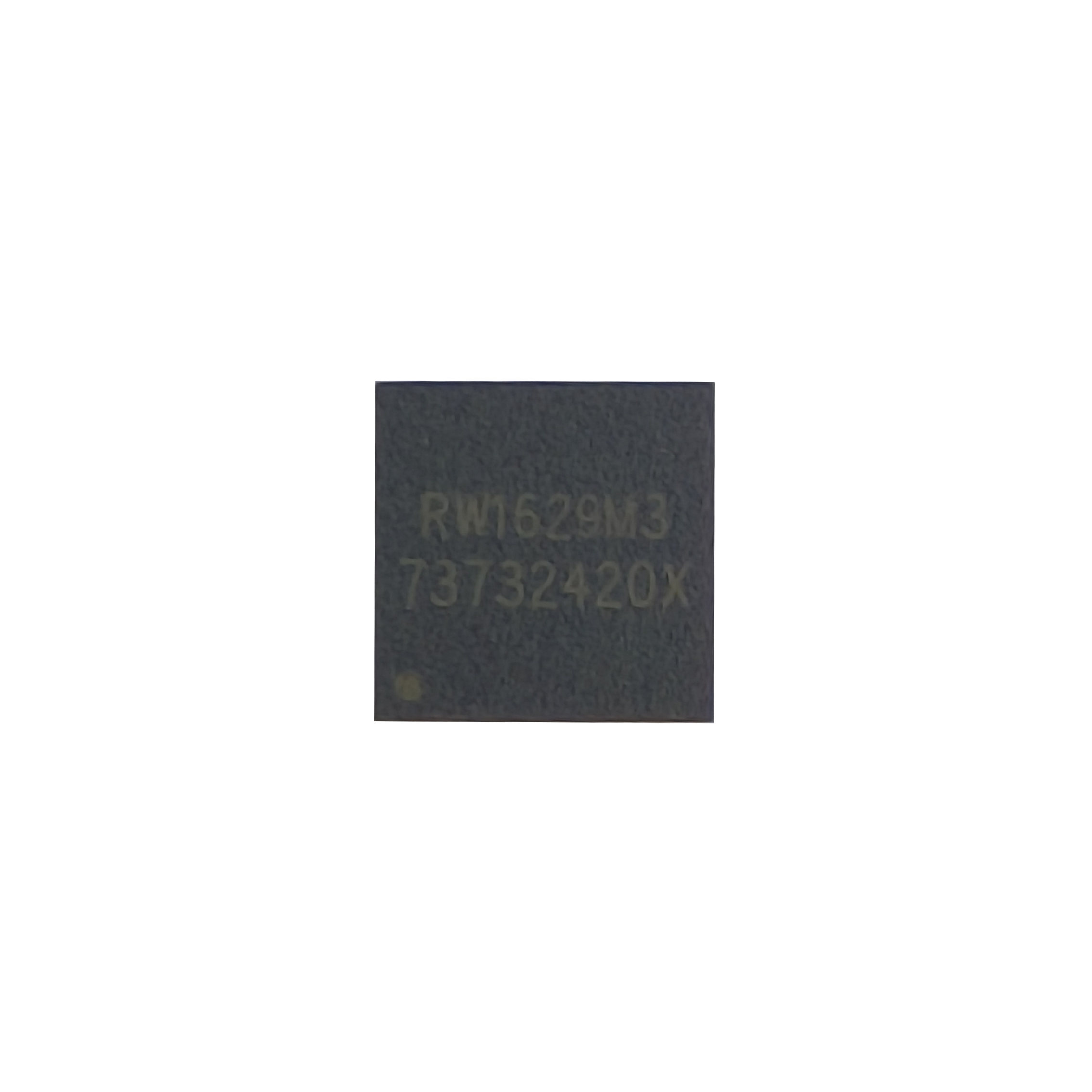

RW1629M3 是一款工作在 2.400~2.483GHz 世界通用 ISM 频段的单片无线收发 AD 型  MCU。该芯片采用 SIP 技术，集成了射频收发器、MCU 等功能模块，并且支持一对多组网和 带 ACK 的通信模式。发射输出功率、工作频道以及通信数据率均可配置。  RW1629M3 内核工作电压为 2.0V 至 3.6V，无线通讯电路可工作在 1.8V 至 3.6V,工作温 度 -40℃ 至 +85℃。一系列的省电模式,及片内的电压调节器,保证了低功耗应用的要求。

主要特性

低功耗
- 发射模式（0dBm）工作电流 17mA
- 接收模式工作电流 18mA
- 休眠电流 7uA
省方案成本
- 外围元器件仅需要一颗晶振（不过认证）
- 支持单、双层印制板设计，可以使用印制板微带天线
- 芯片自带部分链路层的通信协议，需要配置参数的寄存器少，使用方便
多性能射频前端
- 采用 GFSK 调制方式，1Mbps 模式的接收灵敏度可达 -90dBm；
- [敏感词]发射输出功率达 +8dBm；
- 集成了电压调节器，确保了高电源抑制比（PSRR）和宽电压范围 (1.8V~3.6V)
多性能MCU
- 32 位 ARM Cortex M0 处理器内核
- 64K 字节 FLASH 程序存储器，8K 字节数据空间
- 内部高频 RC 振荡器, [敏感词]可达 72MHz 时钟
- 1个 16 位高级定时器，1个16位和1个32位通用定时器，3个16位基本定时器
- 12 位 ADC，支持多11个外部输入通道
- 上电复位定时器，看门狗，省电模式及代码保护
- 27 IO，由软件配置输入输出或复用外设功能
- 3 路 UART 接口，1 路 IIC 接口，2 路 SPI 或 IIS 接口，一路 FlexCAN 接口
- 宽范围的工作电压：2.0V~3.6V
- 工作温度范围: -40℃ ~ 85℃
高性能 2.4G 收发器
- 2.4GHz 的世界通用 ISM 频段
- 126 个射频频道
- GFSK 调制方式
- 支持多种空口传输速率：1Mbps
- 可编程的发射功率：+8dBm, +5dBm, +4dBm, +3dBm, 0dBm, -6dBm, -12dBm, -18dBm
- 工作电流：发射功率0dBm时，17mA; 接收模式工作电流18mA
-  空口速率 1MHz 时，接收灵敏度为 -90dBm
- 片内集成频率合成器，可接受 ±20ppm 的低成本 16MHz 晶体
- 内置硬件协议栈，可自动数据包处理及发送
- 集成可兼容蓝牙的 MESH 协议栈, 可实现多对多的通讯应用

应用方案

电机驱动和应用控制

医疗和手持设备
PC 游戏外设和 GPS 平台
有源电子标签
无线航模，无线车模
智能照明，智能家居，安防系统
四轴飞行器遥控器，比例遥控车船
工业传感器及无线工控设备
工业物联网设备
电梯呼叫面板
电子门锁控制
